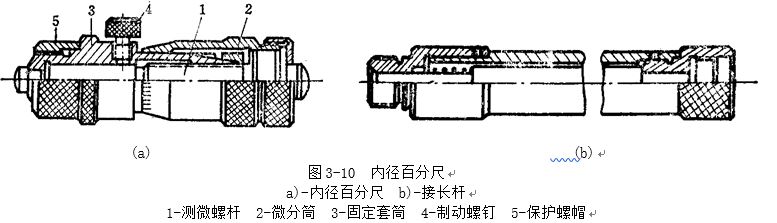

內徑百分尺如圖3-10a所示，其讀數方法與外徑百分尺相同。內徑百分尺主要用于測量大孔徑，為適應不同孔徑尺寸的測量，可以接上接長桿(如圖3-10b)。連接時，只須將保護帽5旋去，將接長桿的右端(具有內螺紋)旋在百分尺的左端即可。接長桿可以一個接一個地連接起來，測量范圍最大可達到5000mm。內徑百分尺與接長桿是成套供應的。目前，國產內徑百分尺的測量范圍
      50～250；50～600；100～1225；100～1500；100～5000；150～1250；150～1400；150～2000；150～3000；150～4000；150～5000；250～2000；250～4000；250～5000；1000～3000；1000～4000；1000～5000；2500～5000。讀數值：0.01。
